Технологія ЛСТК

Довірте виготовлення Вашого металокаркасу нам

Будинки з легких сталевих тонкостінних конструкцій (ЛСТК) – нове слово у сучасному будівництві. Використання новітніх технологій дозволяє зводити будівлі за рекордно короткий терміни, незалежно від пори року та погодних умов. Стіни будинків з використанням легких сталевих конструкцій в 10 разів легші за традиційні цегляні чи залізобетонні, саме тому вони не потребують масивного фундаменту.

Будинки з легких сталевих тонкостінних конструкцій є дуже популярними у Європі, США та Латинській Америці завдяки універсальності, екологічності, безпеці та швидкому будівництву.

ТЕХНОЛОГІЯ ЛСТК

Основою конструкції будинку є легка просторова рама з оцинкованої сталі, що відповідає усім державним галузевим стандартам та державним будівельним нормам України, а також міжнародним стандартам. Проект майбутнього будинку з усіма побажаннями замовника надходить до конструкторів, які завдяки спеціалізованим програмним засобам (трьохмірне -3D-САD моделювання) розраховують конструкцію будинку та кожну окрему деталь в залежності від очікуваного навантаження на стіни та перекриття будинку. Розроблений проект вноситься у спеціальний верстат, який виготовляє необхідні деталі з точніcтю до міліметра.

Деталі збираються в окремі конструктивні елементи рами або на підприємстві та разом з матеріалами обшивки відправляються на об’єкт для остаточного збирання безпосередньо на будівельному майданчику. Для з’єднання конструктивних частин використовуються міцні елементи кріплення – сталеві оцинковані заклепки та саморізи.

ОСНОВНІ ПЕРЕВАГИ:

Екологічність: 2 клас (1 клас – деревяний будинок)
Універсальність: будівництво за будь-яких умов і на будь-якій місцевості
Можливість використання на будь-якому грунті завдяки легкому фундаменту
Будівництво без використання важкої спецтехніки
Широкий діапазон можливостей: використання у сфері житлового, промислового та комерційного будівництва

МИ ПРОЕКТУЕМО В НАДСУЧАСНОМУ ЛІЦЕНЗІЙНОМУ ПО

VERTEX BD Pro 2025

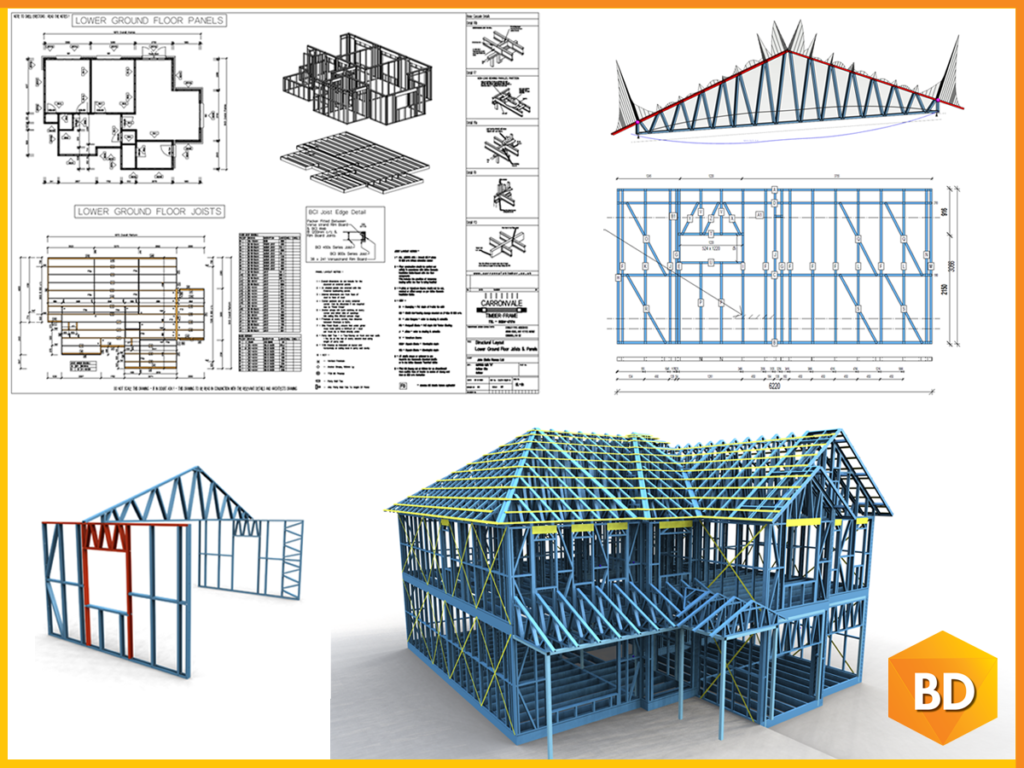

При проектуванні наших металевих каркасів із легкої тонкостінної сталі ми використовуємо ліцензійне програмне забезпечення VERTEX BD Pro. Вертекс – лідируюче світове програмне забезпечення для 3D проектування та виробництва будівель по технології ЛСТК.

VERTEX BD Pro це:

Повний цикл архітектурного проектування;
Можливості розрахунку міцності будівлі;
Креслення, кошториси, відомості матеріалів;
Точність та швидкість проектування;
3D візуалізація та BIM технологія;
Збірочні креслення та 3D модель на будівельному майданчику.

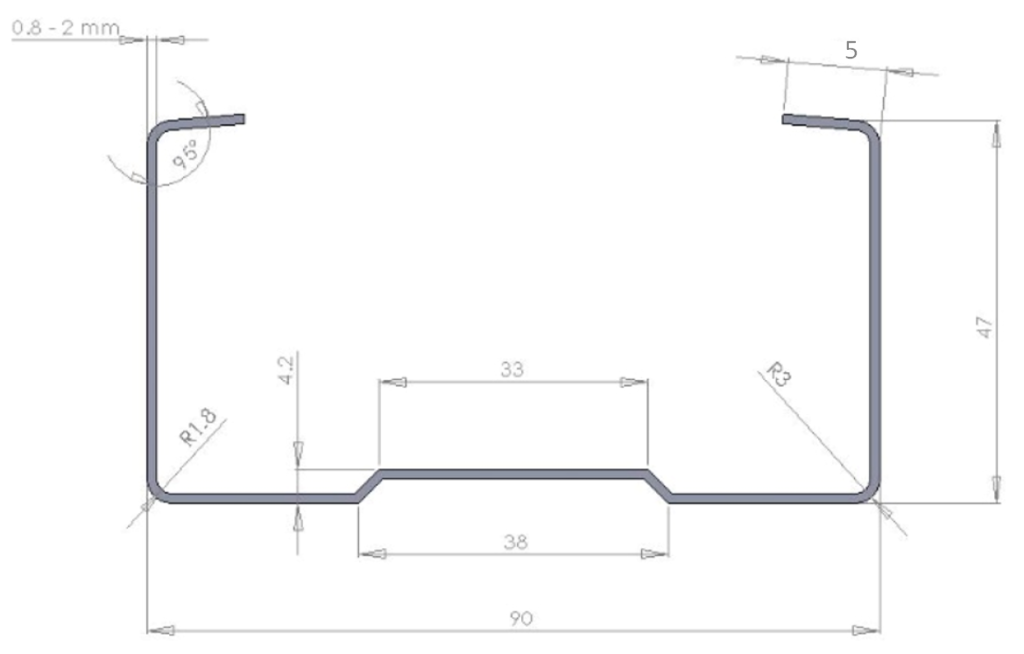

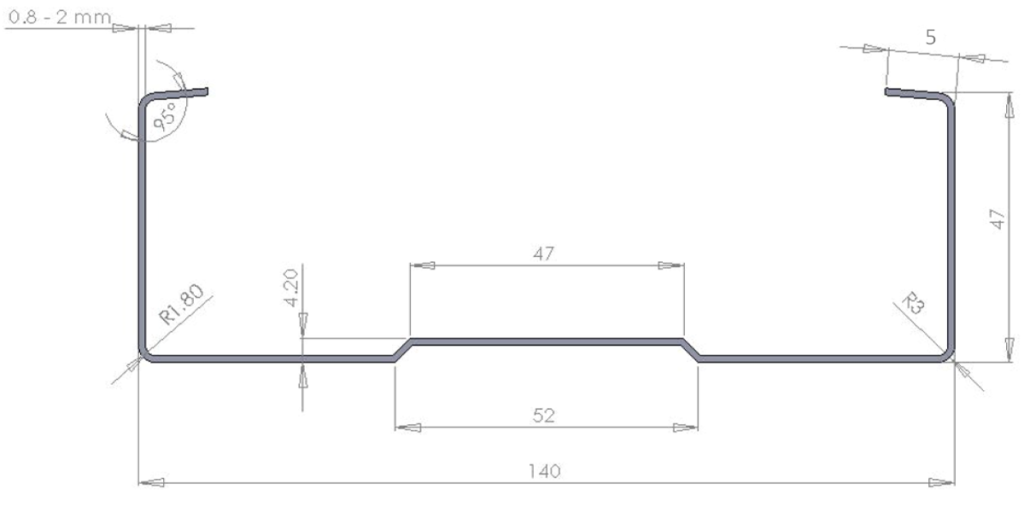

Профіль 90 та 140 мм, товщиною 0,8 – 1,2 мм

Ми виробляємо профіль із над міцної конструкційної сталі марки S350GD

З цинковим покриттям, отриманим безперервним гарячим зануренням, товщиною 275 г/м2.

Межа плинності сталі : > 350 Мпа (мегапаскаль)

Тимчасовий опір розриву: > 420 МПа

Відносне подовження: > 16%

Щільність: 7.83 г / см3

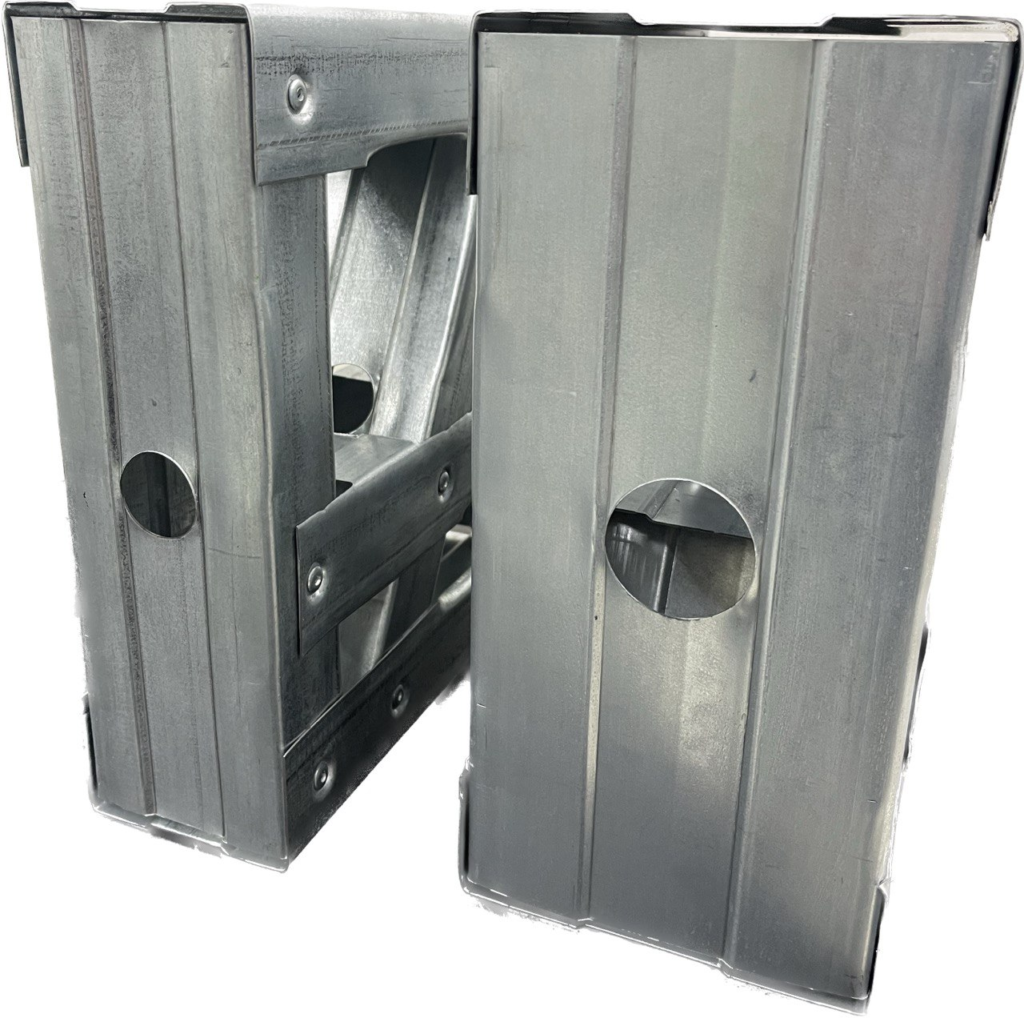

НАШІ ПЕРЕВАГИ ПЕРЕД ІНШИМИ

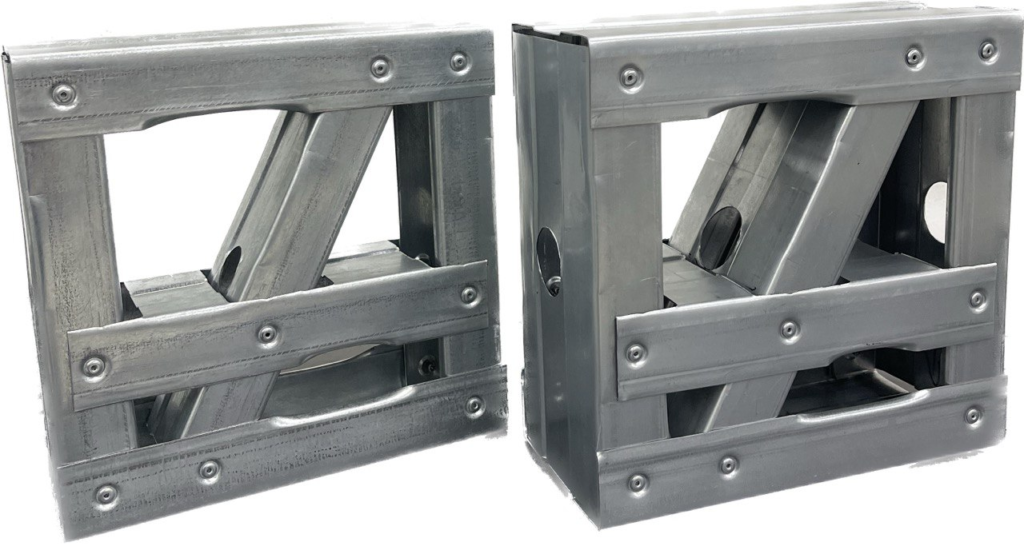

Наше обладнання виробляє одразу конструктивній ЛСТК двох видів профілю 90 та 140 мм.

1.В профілі одразу є всі необхідні сервісні отвори для прокладання комунікацій в товщі стіни.

2.Профіль має додаткові ребра жорсткості.

3.З’єднання профілю здійснюється за допомогою стальної витяжної заклепки оцинкованої 4,8*10 St/St пл /4-6 ISO 3,1kN.

4.Весь наш профіль так званий С-профіль. Наше обладнання на відміну від аналогічного не робить вирубку, а робить зворотню віджимку, що додає профілю додаткової міцності.

5. Бокова полка нашого профілю у місці з’єднання 52 мм.

6. Справжня пукльовка під заклепку, яка додає з‘єднанню надміцного з‘єднання профілів.

ДОМОКОМПЛЕКТИ

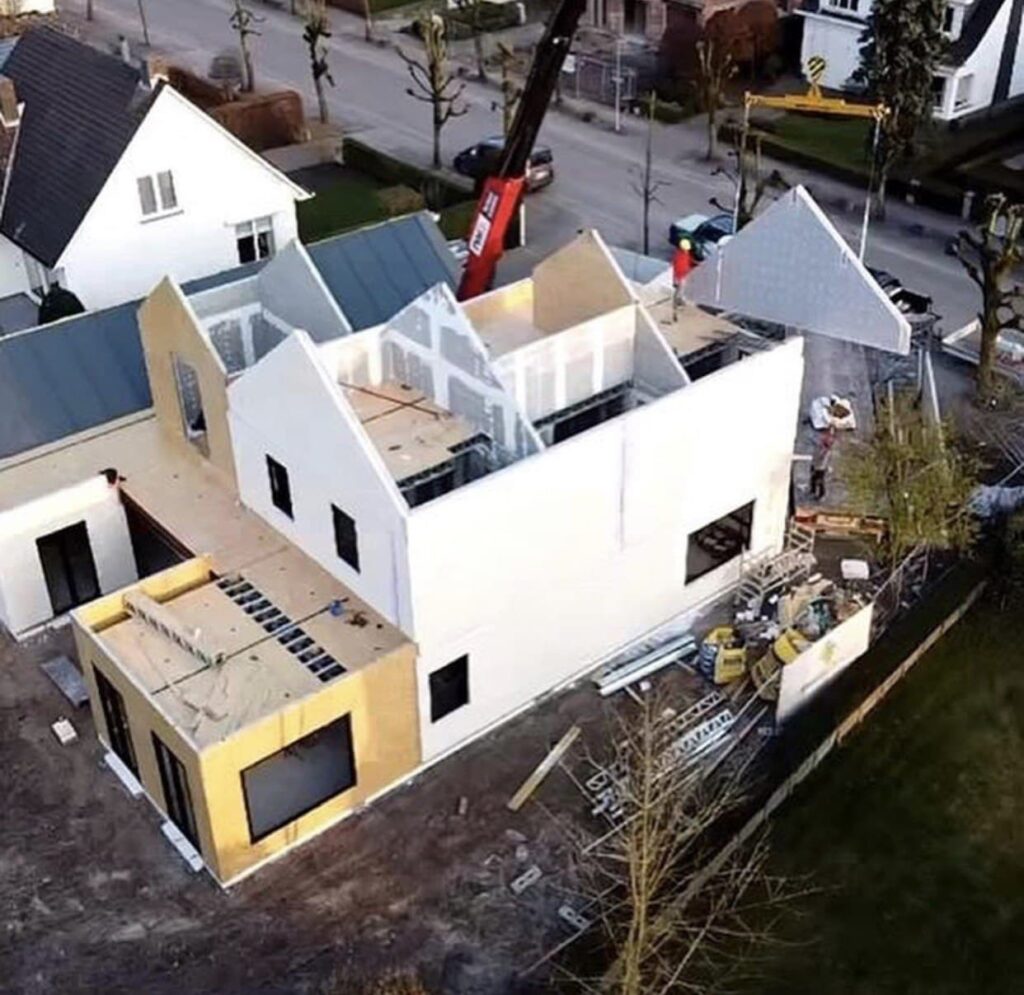

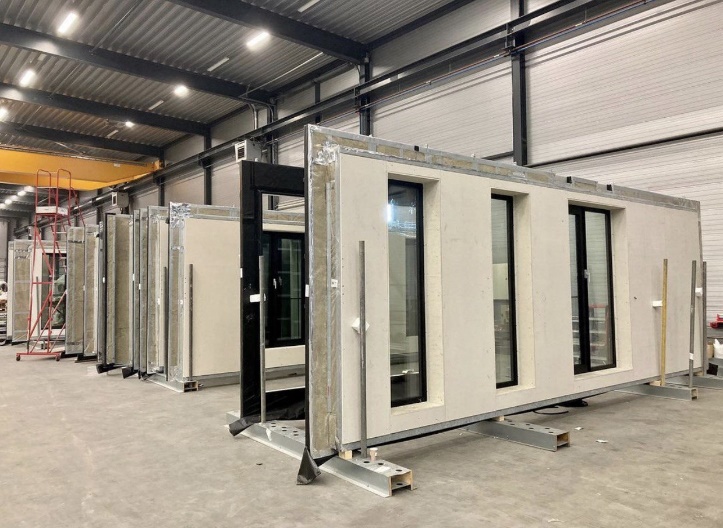

Каркасні будинки це одна з небагатьох технологій будівництва, яка дозволяє здійснити виробництво каркасних домокомплектів на заводі практично повної готовності. Це панельний каркасний будинок, який збирається на готовому фундаменті протягом 4-7 днів.

Основні переваги таких домокомплектів це їхня фабрична збірка в комфортних умовах, а не на будівельному майданчику просто неба, що дуже істотно підвищує якість кінцевого продукту. Також на заводі, завдяки спеціалізованим столам та обладнанню працювати набагато зручніше.

Даний домокопплект залишається лише прикріпити до фундаменту, з’єднати між собою, запустити комунікації і вивести комунікації на зовні.

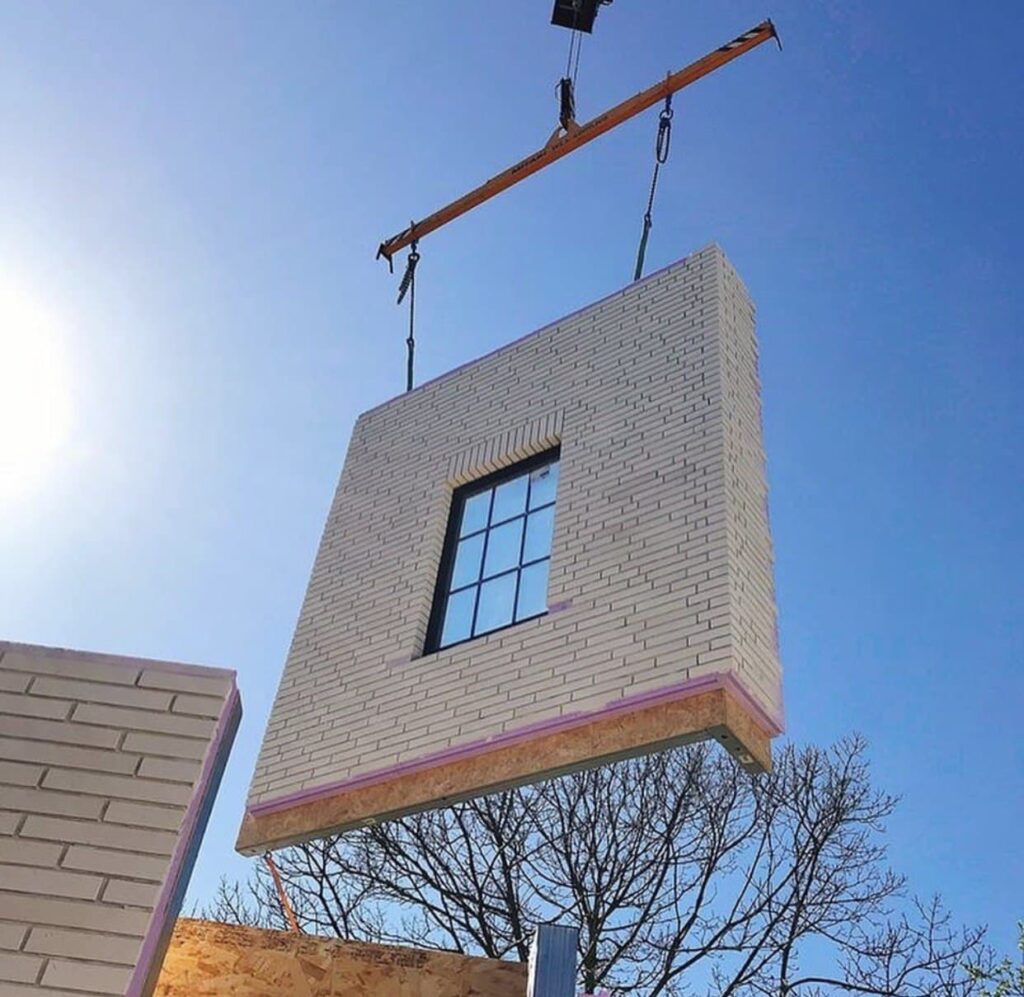

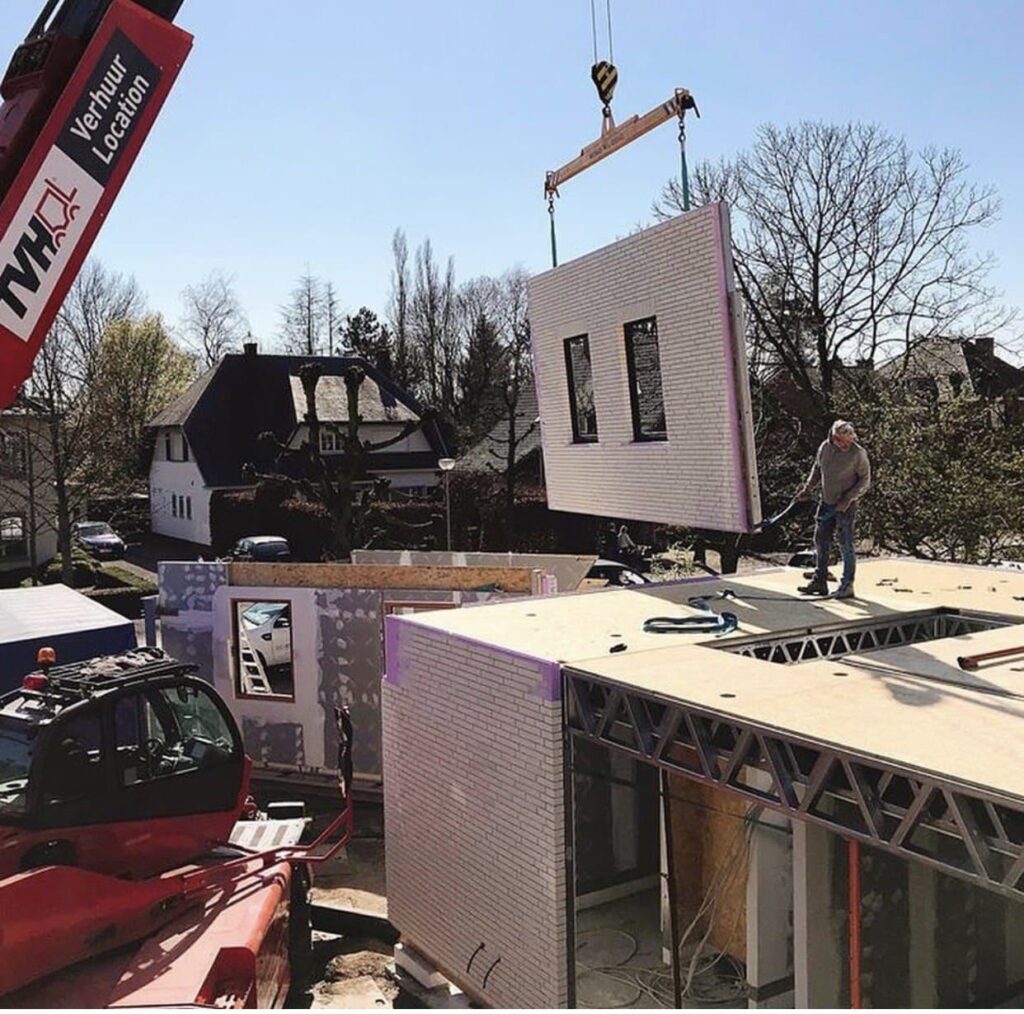

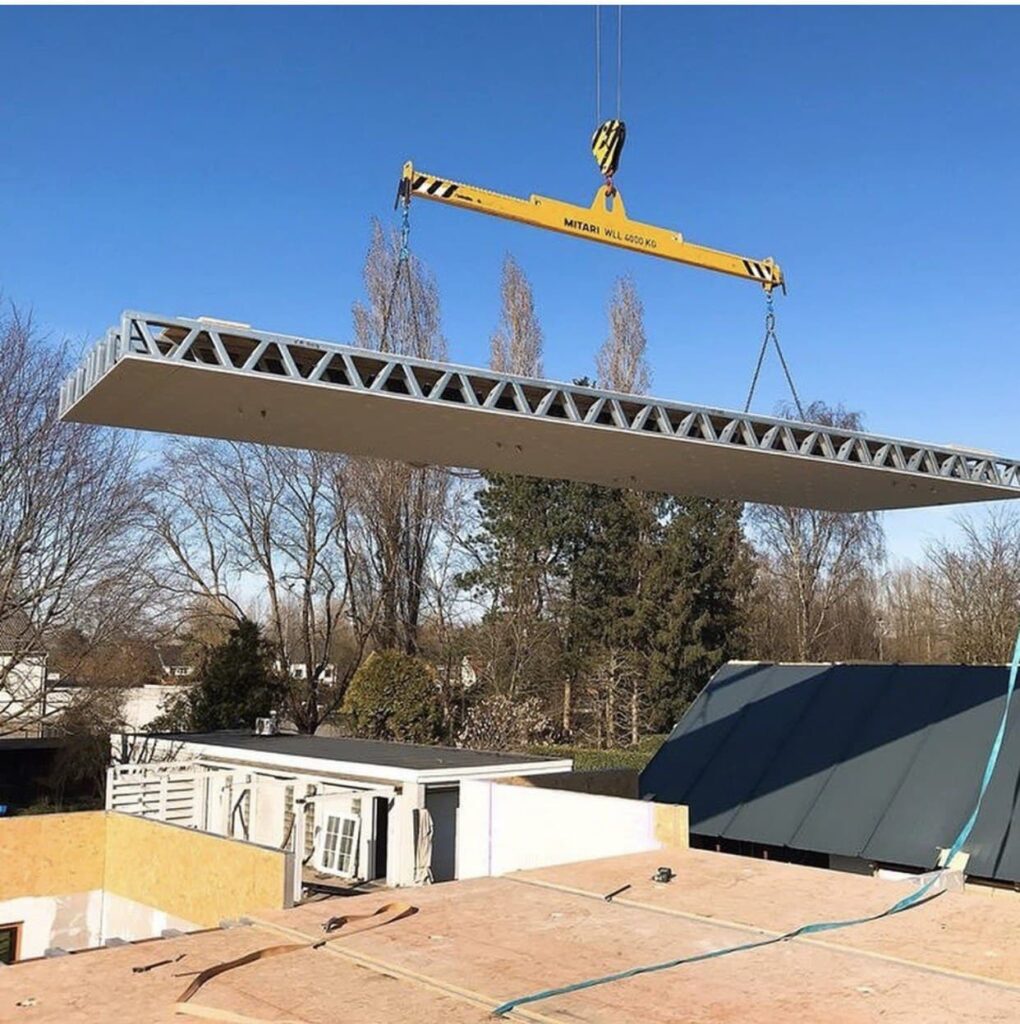

Доставка панелей здійснюється єврофурами в пакетах або спецпричепами, коли будинок монтується «з коліс».

При перевезенні спецтранспортом на панелі можуть бути встановлені віконні та дверні заповнення, зовнішні поверхні стін можуть бути пофарбовані або відштукатурені.

ТАК ВИГЛЯДАЄ ПИРІГ СТІНИ

Гіпсокартонний лист
Пароізоляція
Гіпсокартонний лист
Мінеральна кам’яна вата 100 мм
Металевий каркас 90 мм
Деревянная обрешітка 50х50 мм
Мінеральна кам’яна вата 50 мм
Дифузійна мембрана
Поздовжня обрешітка 20х40 мм
Декоративна фасадний планкен і імпрегментований 100*20

Гіпсокартон може бути замінено на фанеру 12 мм. А товшину утеплювача можна збільшити ще на 50 мм за рахунок деревяної обрешітки.

Можливі і інші варіанти оздоблення наружніх стін. Наприклад металевим сайдингом.

МОЖЛИВІ ВИДИ ФУНДАМЕНТІВ

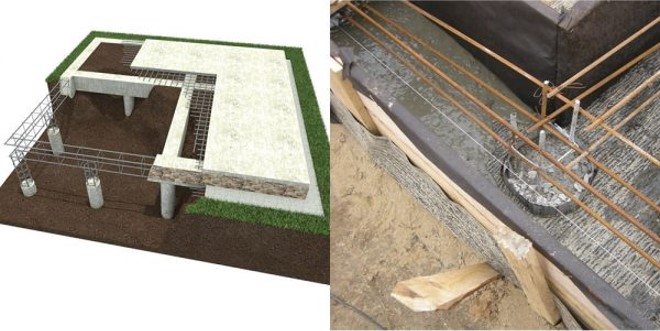

ФУНДАМЕНТ ІЗ БЕТОННИХ ЗАБИВНИХ ПАЛЬ з РОСТВЕРКОМ

Будівництво даного виду фундаменту здійснюється за допомогою самозабивної установки і є видом швидкого будівництва фундаментів.

В подальшому обв’язка забивних бетонних паль здійснюється за допомогою так званого ростверку із бетону з закладанням арматури та ув’язки в єдиний пояс.

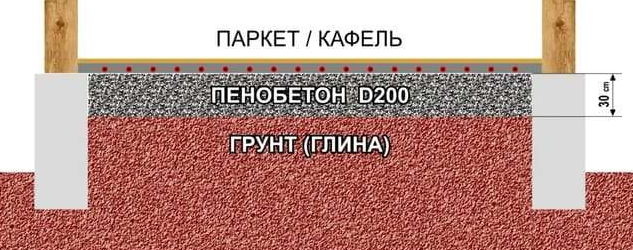

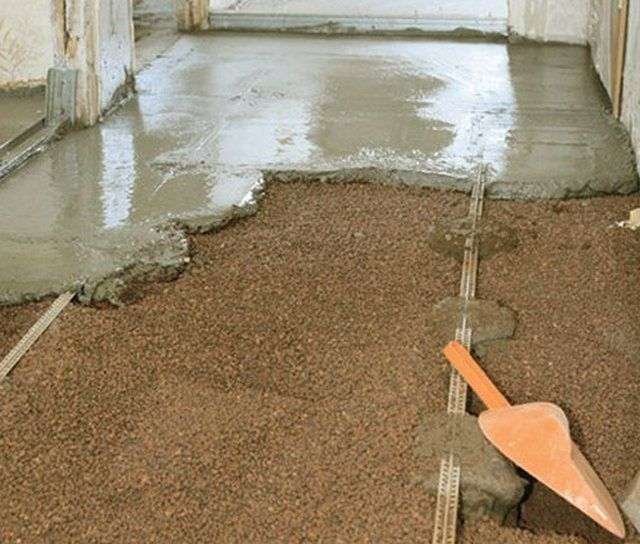

Підлога по ґрунту

Підлога по ґрунту це просте і практичне рішення. Воно може бути реалізоване багатьма способами. Найкращими на нашу думку є:

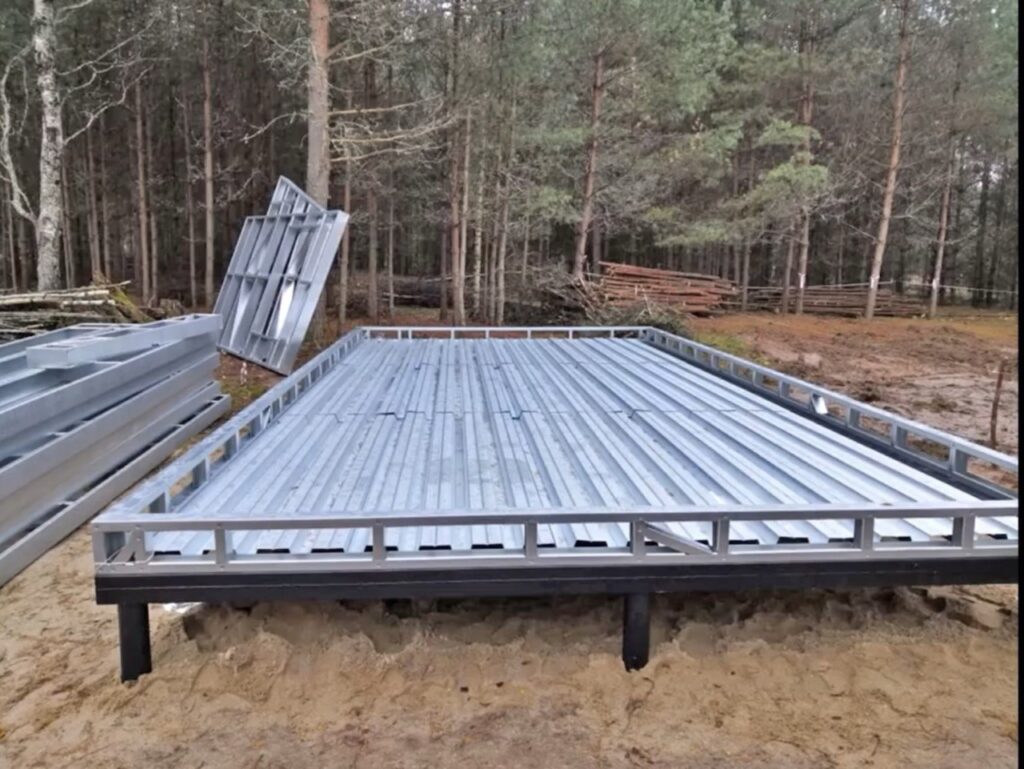

ПЕРЕКРИТТЯ ПО ПРО ПРОФЛИСТУ

Будівництво даного виду фундаменту забезпечує монолітність та надає відчуття, що у вас капітальний монолітний фундамент.

Простота монтажу та швидкість виконання робіт по його установці, надає значних переваг такому виду фундаменту, поміж інших технологій. Його використання є доцільним при великих перепадах висот та необхідністю забезпечити монолітність конструкції.

Такий вид фундаменту забезпечить вас комфортом та енегроощадністю.

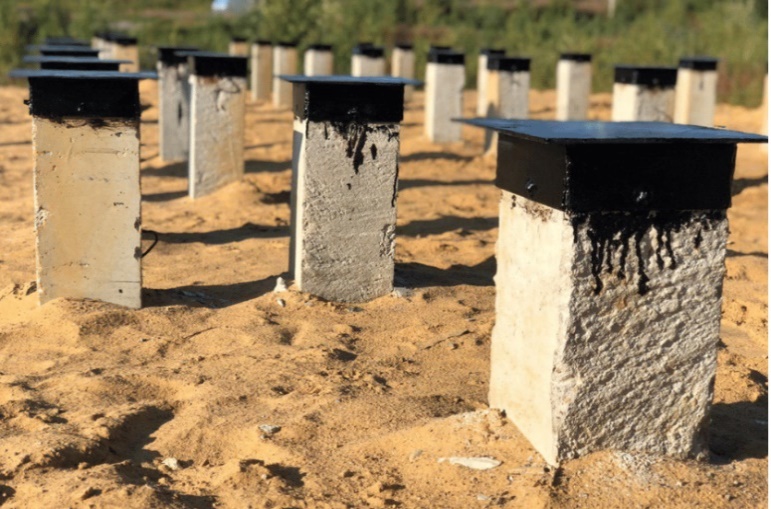

Залізобетонній ростверк по забивним палям

Це самий надійний вид фундаменту, який максимально виключає можливість помилок будівельників при його виготовленні та є найбільш економічним видом фундаменту.

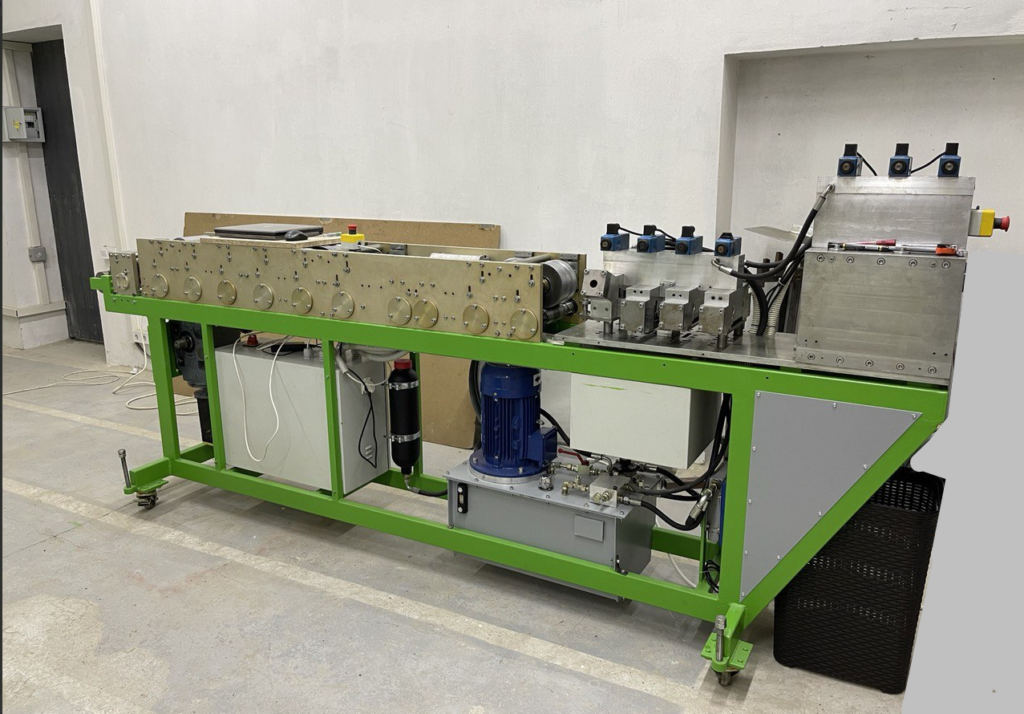

Виготовляємо каркас на власному виробництві

Каркас ми виготовляємо на повністю автоматизованому обладнанні з металу необхідної товщини від 0.8 до 1.2 мм, турецьокого виробництва марки S350GD з цинковим покриттям 275 г/м2

Каркас доставляється на об’єкт у двох варіантах, або поелементно – зв’язані частини панелей та ферм перекриття або вже у зібраних панелях, які тільки потрібно встановити у проектне положення.

Гарантія на каркас з зазначеного металу складає від 50 років!!!

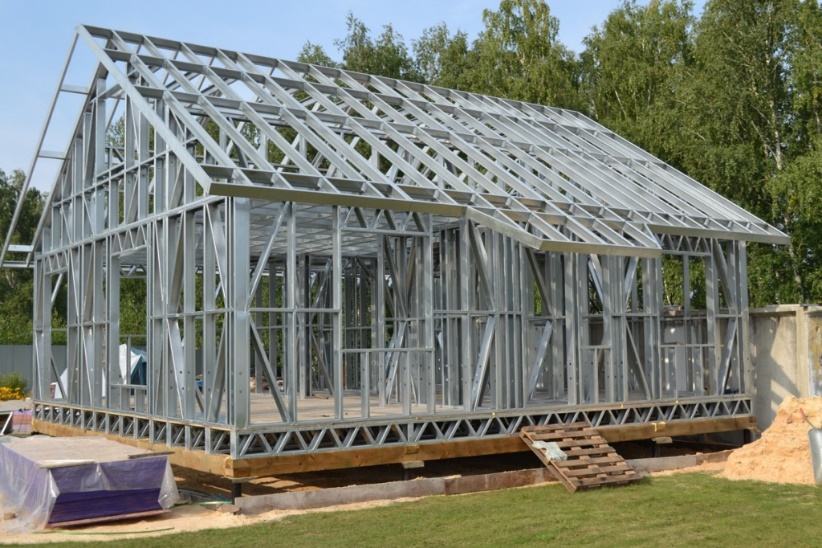

ВСТАНОВЛЕННЯ КАРКАСУ з ЛСТК

У разі якщо на об’єкт доставляються уже зібрані панелі, то монтаж каркасу займає мінімум часу (2-3 дні).

Для монтажу не використовується важкогабаритна техніка або крани.

Достатньо мінімального набору інструментів

Утеплення будинку відбувається за наступною схемою

Такий вид утеплення та фасаду є найкращим варіантом і є дуже привабливим зовні

Гіпсокартонний лист вологостікий.
Пароізоляція
Гіпсокартонний лист вологостійкий.
Мінеральна кам’яна вата 100 мм
Металевий каркас 90 мм
Деревянная обрешетка 50х50 мм
Мінеральна кам’яна вата 50 мм
Деревянная обрешетка 50х50 мм
Мінеральна кам’яна вата 50 мм
Супердифузійна мембрана
Поздовжня обрешітка 50*50
Декоративний фасад з планкену або клікфальцу

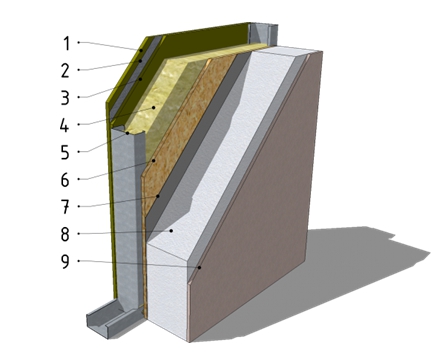

Інший варіант утеплення

Гіпсокартонний лист
Пароізоляція
Гіпсокартонний лист якщо в 2 листи (за бажанням).
Мінеральна кам’яна вата 100 мм
Металевий каркас з профілю С 90 мм
OSB панель 10 мм
Клей для пінопласту
Пінополістирол або мінвата100 мм
Фасадна декоративна штукатурка

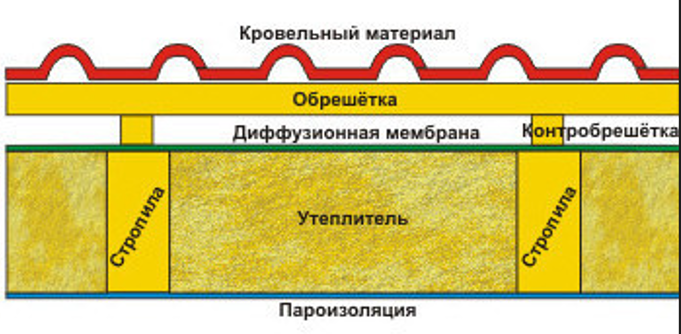

Дах

Така конструкція даху вибрана із за можливості будівництва в будь-яку пору року та за будь-яких погодних умов та наявністю вентиляції

Покрівельний метеріал ПВХ мембрана
Листовий матераіл ОСБ 15
Покрівельна обрешітка дошкою 25*120 з кроком 300мм
Контробрешітка бруском 50*50 (для створення вентиляційного зазору покрівлі)
Покрівельна вологозахисна мембрана
Обрешітка бруском 50*100 з утепленням мінеральною ватою плотністю до 45 кг/м.куб (100мм)
Обрешітка бруском 50*100 з утепленням мінеральною ватою плотністю до 45 кг/м.куб (100мм)
Обрешітка бруском 50*50 з утепленням мінеральною ватою плотністю 45 кг/м.куб (50мм)
Антивандальна сітка Seresit СТ-327 (330 г/м2, рулон 25м)

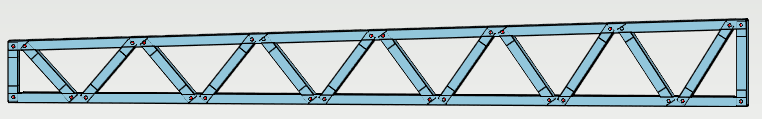

Металева ферма ЛСТК з 90-го профілю з кроком 600 мм, висотою 300 + мм

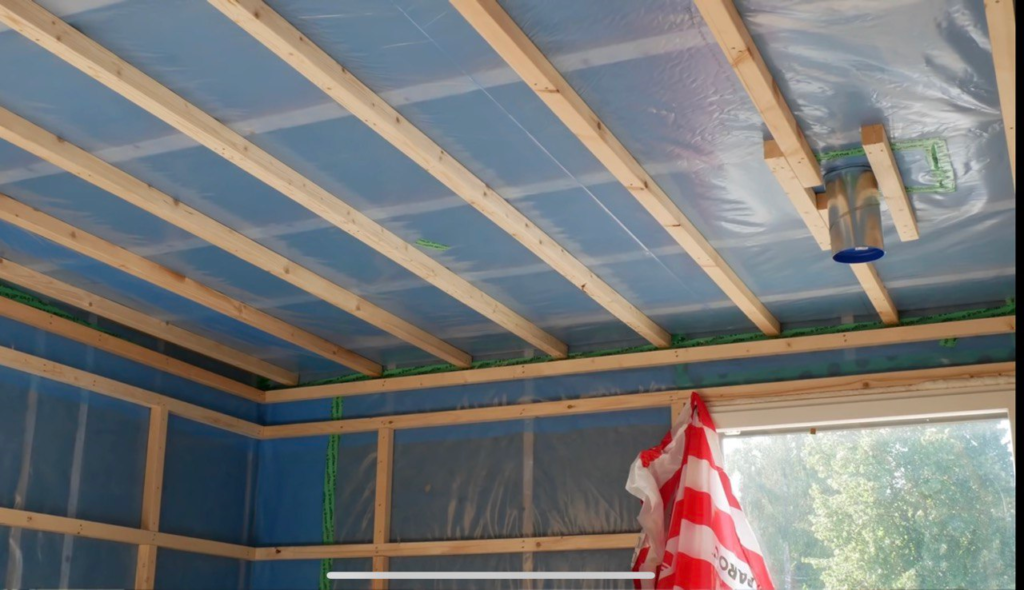

Паробар’єр із плівки світлостабілізованої не нижче 200 мкм
Підшива стелі бруском 25*50
Внутрішнє облицювання стелі (натяжна стеля)

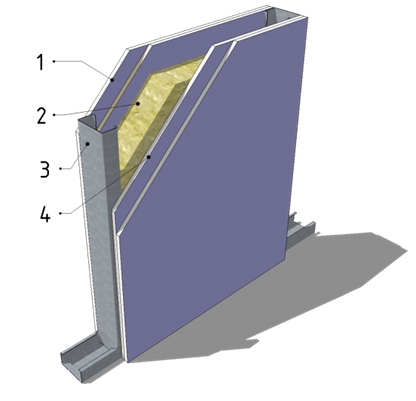

ОБШИВКА СТІН ГІПСОКАРТОНОМ

Внутрішня частина наружніх стін обшивається гіспокартоном

Міжкімнатні стіни також обшиваються гіпсокартоном, з попереднім уладенням звукоізолюючої мінвати акустик

Гіпсокартон в 2 листи.
Минеральна вата акустик 100 мм
Металевий каркас 90 мм
Гипсокартон в 2 листи

КОМУНІКАЦІЇ

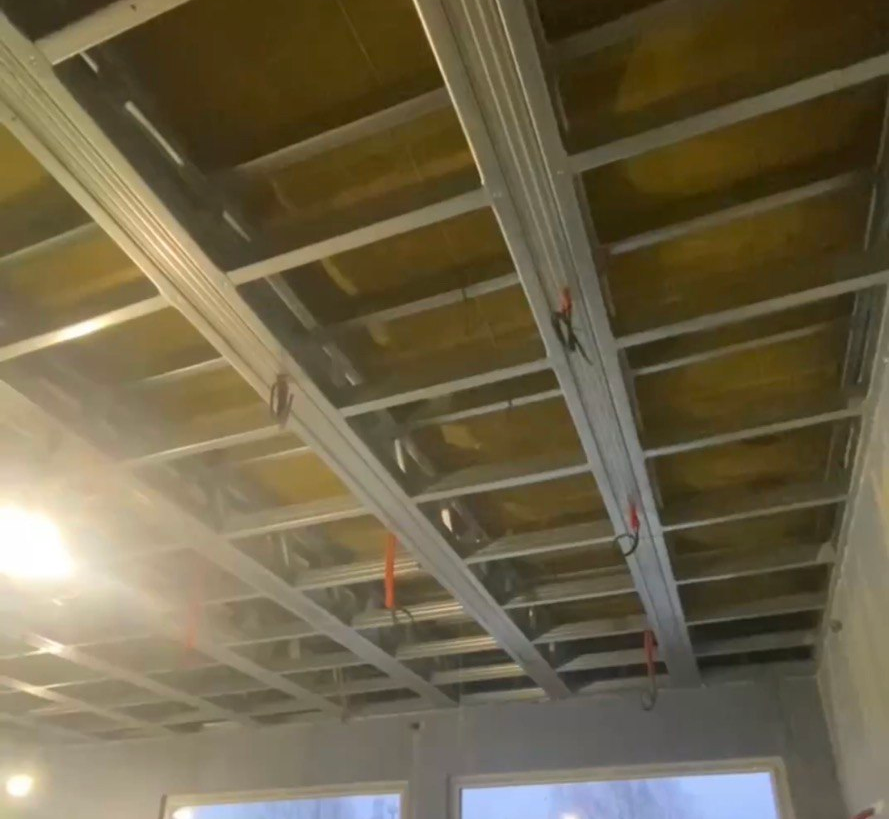

В товщі Ферм з ЛСТК прокладаються всі необхідні комунікації.

***це забезпечує легку доступність до комунікацій у разі необхідності, достатньо знати натяжну стелю.

ВСТАНОВЛЕННЯ ВІКОН

Після установки каркасу одразу встановлюються вікна.

Вікна мають бути енергоефективними для досягнення рівня пасивного будинку.

Від якості вікон залежить комфорт і затишок в оселі.

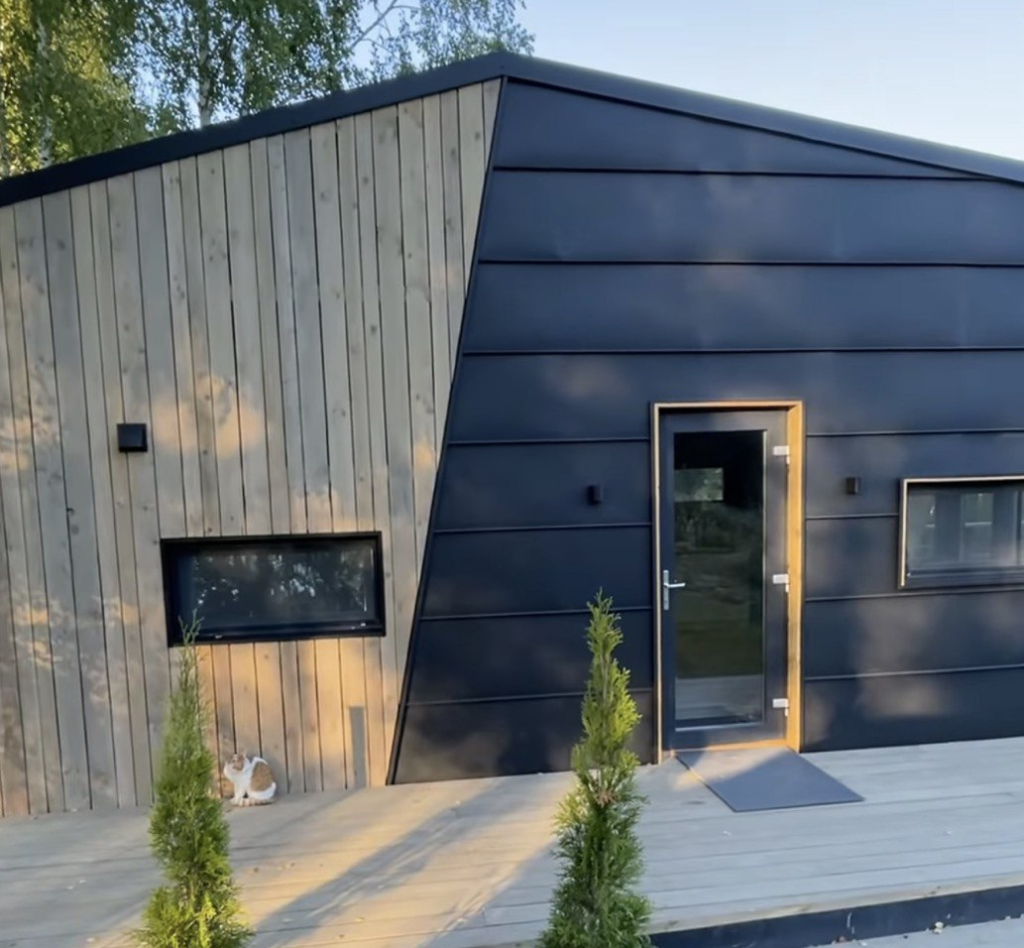

Наружнє оздоблення

Наружнє оздоблення виконується дерев’яним скошеним планкеном 20*120 або дерев’яним брусом 20*50.

Вся деревина є імпрегнованною і не боїться вологи та грибків.

Строк експлуатації не менше 50 років.

Імпрегнована деревина може покриватися краскою, або просто колоруватися маслом. Імпрегнуванням називається процес просочування деревини спеціальними складами, які призначені захистити матеріал від плісняви, гниття та різних комах.

Наружнє оздоблення може бути комбінованим і виконуватися в поєднанні з будь-якими матеріалами.

Наприклад матеріал який має розкішний вигляд і неповторну сруктуру – клікфальц.

ВНУТРІШНЄ ОЗДОБЛЕННЯ

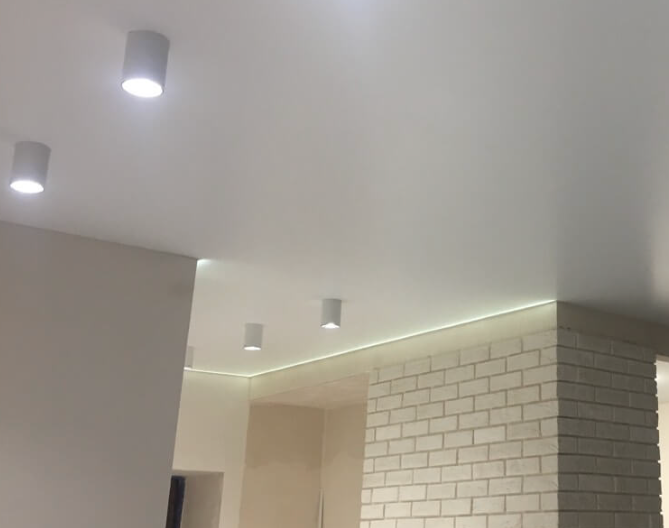

НАТЯЖНА СТЕЛЯ

Найбільш економним варіантом на даний час та найкращим з точки зору швидкості монтажу є натяжна стеля. Вона має естетичний вигляд та багато кольорових відтінків.

ПІДЛОГА

Фінішне покриття підлоги може бути будь яким, починаючи з лінолему, плитки, ламінату і до натурального паркету.

Але головною умовою є використання якісної підложки, яка гаситиме будь-які шумові відбрації.

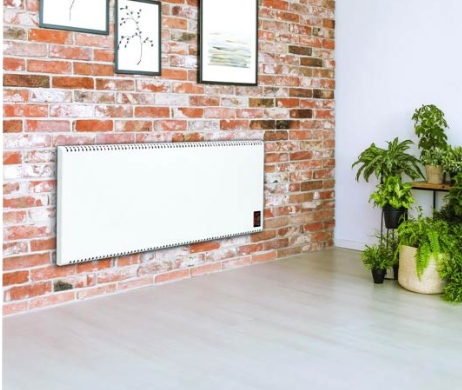

ОПАЛЕННЯ БУДИНКУ

Для опалення будинку використовуються конвекторні обігрівачі Українського виробництва укомплектовані “розумним” терморегулятором.

Потужністю всього 1000 Вт на 20 м2.

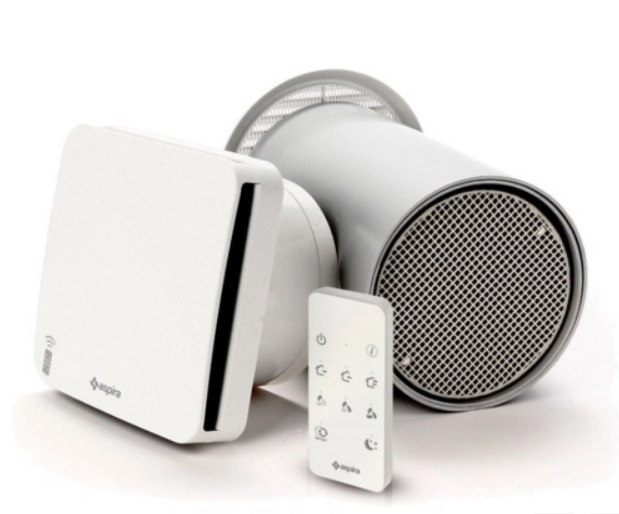

РЕКУПЕРАЦІЯ ПОВІТРЯ

Встановлення рекуператора повітря в енергоефективних будинках є обов’язковим елементом.

Адже при будь-якому звичайному провітрюванні приміщення ми втрачаємо або тепло взимку, або прохолоду в літку.

ТЕПЛОТЕХНІЧНІ ПОКАЗНИКИ

СТІНИ НАРУЖНІ 200 мм утеплення

Опір теплопередачі: 4.94 (м²•С)/Вт

ДАХ 250 мм утеплення

Опір теплопередачі: 6,02 (м²•С)/Вт

Додаткові варіанти утеплення

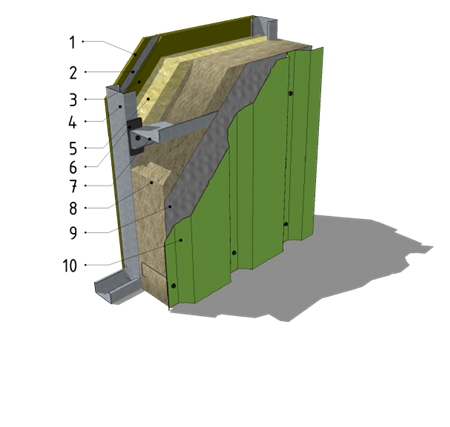

Варіант №1

Гіпсокартонний лист або ОСБ.
Пароізоляція
Гіпсокартонний лист якщо в 2 листи.
Мінеральна кам’яна вата 100 мм
Металевий каркас 90 мм
Деревянная обрешітка 50х50 мм або омега профіль
Мінеральна кам’яна вата 50 мм
Дифузійна мембрана
Поздовжня обрешітка 50*50
Декоративний фасад з профлиста

Варіант №2

Гіпсокартонний лист або ОСБ 12
Гіпсокартонний лист якщо в 2 листи (за бажанням).
Пароізоляція
Мінеральна кам’яна вата 100 мм
Металевий каркас з профілю С 90 мм
OSB панель 12 мм
Клей для пінопласту
Пінополістирол EPS 70 100 мм
Фасадна декоративна штукатурка

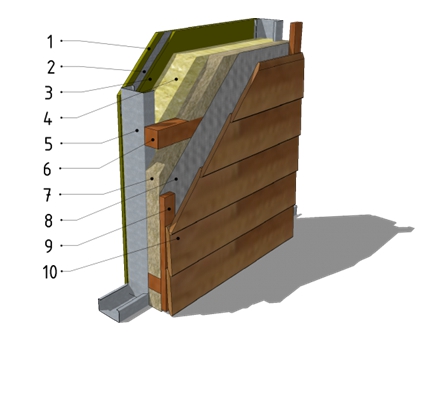

Варіант №3

Гіпсокартонний лист або ОСБ.
Пароізоляція
Гіпсокартонний лист якщо в 2 листи.
Мінеральна кам’яна вата 100 мм
Металевий каркас 90 мм
Деревянная обрешетка 50х50 мм
Мінеральна кам’яна вата 50 мм
Дифузійна мембрана
Поздовжня обрешітка 50*50
Декоративний фасад з планкену або профлиста

ДЕТАЛЬНІШЕ

МРІЇ ЗБУВАЮТЬСЯ ШВИДКО – БУДИНОК ПІД «КЛЮЧ»

Наша компанія надає комплексні послуги з проектування й будівництва об’єктів житлового, комерційного та промислового призначення за оптимальними цінами в найкоротший терміни. Ми маємо власні виробничі потужності, що дозволяють виготовляти високоякісні сталеві каркаси.

Завод з виробництва каркасів знаходиться в місті Києві і оснащений унікальним обладнанням, якого не має в Україні і є результатом розробок наших зарубіжних партнерів.

Весь процес виробництва елементів для сталевих каркасів здійснюється на двох станках, при цьому лише за одну зміну вдається повністю виготовити сталевий профіль для будинку площею 100 кв.м. Сировиною для каркасів є оцинкована сталь, яка відповідає міжнародним стандартам якості та безпеки.
